Baldrame de Isopor (EPS)

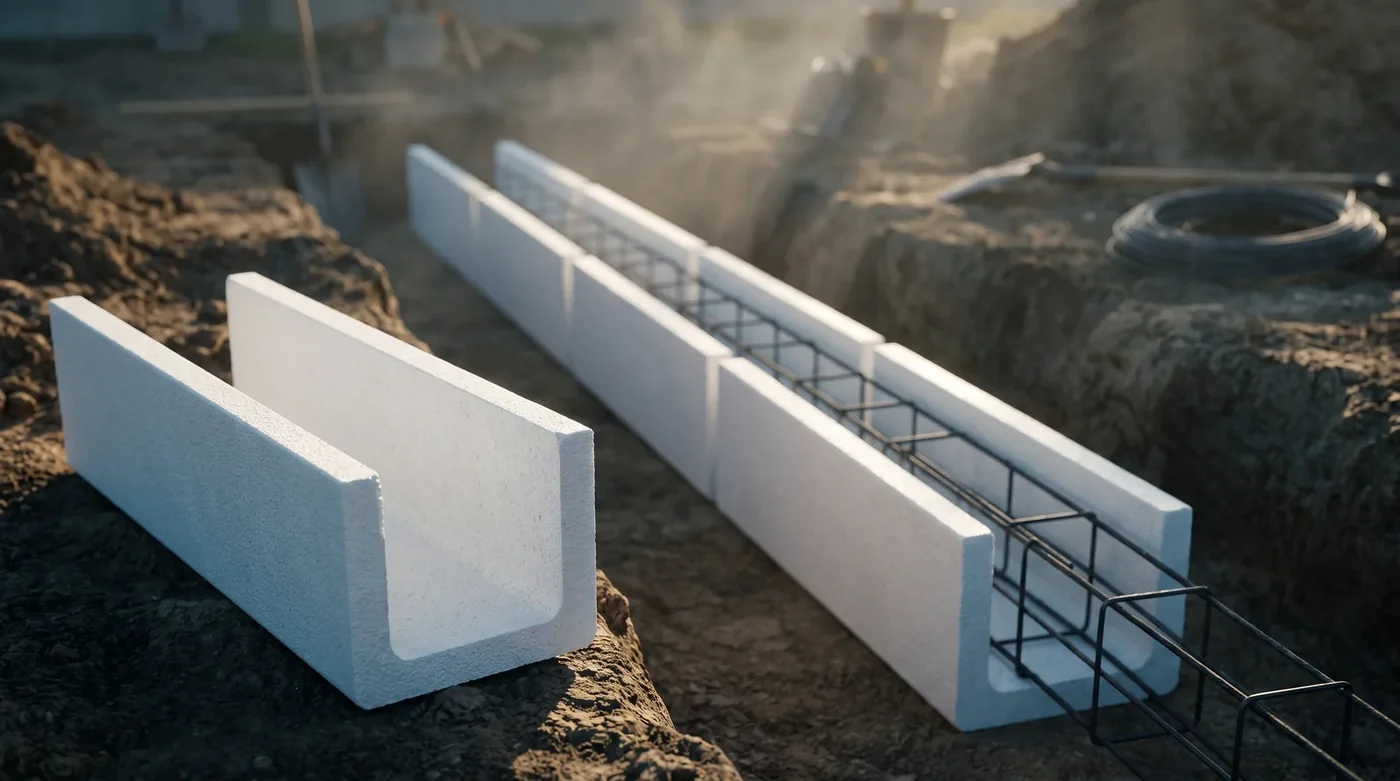

Canaleta em EPS usada como fôrma perdida na viga baldrame: dispensa tábua, prego e desforma, e protege a base contra infiltração.
O baldrame de isopor é uma canaleta em EPS, em formato de U, que entra na vala no lugar da fôrma de madeira da viga baldrame. Como é leve, um operário assenta metros lineares sozinho e a montagem sai em uma fração do tempo. Como é fôrma perdida, não há desforma, não há tábua para limpar e reaproveitar, nem entulho de madeira no fim do serviço. E como o EPS não absorve água, a canaleta permanece envolvendo a viga e reduz o contato direto do concreto com o solo. Produzimos do tipo 1 ao tipo 7, em nove seções de linha e em outras medidas sob encomenda.
Diferenciais
- Dispensa tábua, prego e a montagem do carpinteiro
- Fôrma perdida: sem etapa de desforma e sem entulho de madeira
- Leve — assentada por um operário, com ganho grande de cronograma
- Reduz o contato da viga com o solo e ajuda a proteger a base da umidade
- Nove seções de linha, de 15 x 20 a 30 x 40 cm
- Produzida do tipo 1 ao tipo 7, na densidade que o projeto pedir
Especificações
- Seções de linha: 15x20 | 15x30 | 15x40 | 20x20 | 20x30 | 20x35 | 20x40 | 30x30 | 30x40 cm
- Peças de 1 metro de comprimento, com parede lateral de 4 cm e fundo de 5 cm
- Densidades do tipo 1 (10 kg/m³) ao tipo 7 (32,4 kg/m³)
- Padrão de linha: tipo 2 (11 kg/m³ mínimo), que atende a fundação residencial
- Outras seções sob encomenda, conforme o projeto estrutural
- Flamabilidade classe F conforme NBR 11948
Aplicações principais
Indicado onde a fundação é convencional e o ganho está no tempo de montagem e na eliminação da carpintaria de fôrma.
- Fôrma de viga baldrame em obra residencial
- Obra comercial e predial de pequeno e médio porte
- Fundação em vala escavada, com reaterro lateral
- Obra onde o custo e o prazo da carpintaria pesam no orçamento
Como executar corretamente
- Assente a canaleta apoiada e confinada na vala, sem vão livre embaixo
- Faça o reaterro ou o escoramento lateral antes de lançar o concreto
- Concrete em camadas, sem despejar de altura sobre a canaleta
- Adense com cuidado, sem forçar o vibrador contra a parede de EPS
- Mantenha a impermeabilização que o projeto exigir: o EPS não substitui
Dados técnicos
Seções de linha e dimensões externas
| Seção da viga | Dimensão externa (L x A x C) | Densidade |
|---|---|---|
| 15 x 20 cm | 230 x 250 x 1000 mm | Tipo 1 a tipo 7 |
| 15 x 30 cm | 230 x 350 x 1000 mm | Tipo 1 a tipo 7 |
| 15 x 40 cm | 230 x 450 x 1000 mm | Tipo 1 a tipo 7 |
| 20 x 20 cm | 280 x 250 x 1000 mm | Tipo 1 a tipo 7 |
| 20 x 30 cm | 280 x 350 x 1000 mm | Tipo 1 a tipo 7 |
| 20 x 35 cm | 280 x 400 x 1000 mm | Tipo 1 a tipo 7 |
| 20 x 40 cm | 280 x 450 x 1000 mm | Tipo 1 a tipo 7 |
| 30 x 30 cm | 380 x 350 x 1000 mm | Tipo 1 a tipo 7 |
| 30 x 40 cm | 380 x 450 x 1000 mm | Tipo 1 a tipo 7 |
Dimensão externa calculada com parede lateral de 4 cm e fundo de 5 cm. A seção nomeia a viga, não a peça: uma canaleta 20 x 30 forma uma viga de 20 x 30 cm. Outras seções sob encomenda.
Propriedades do EPS por tipo (ABNT)
| Propriedade | Norma / método | Unidade | Tipo 1 | Tipo 2 | Tipo 3 | Tipo 4 | Tipo 5 | Tipo 6 | Tipo 7 |
|---|---|---|---|---|---|---|---|---|---|
| Densidade aparente nominal | NBR 11949 | kg/m³ | 10,0 | 12,0 | 14,0 | 18,0 | 22,5 | 27,5 | 32,4 |
| Densidade aparente mínima | NBR 11949 | kg/m³ | 9,0 | 11,0 | 13,0 | 16,0 | 20,0 | 25,0 | 30,0 |
| Condutividade térmica máxima (23 °C) | NBR 12094 | W/m·K | – | – | 0,042 | 0,039 | 0,037 | 0,035 | 0,035 |
| Tensão de compressão a 10% de deformação | NBR 8082 | kg/cm² | > 0,34 | > 0,43 | > 0,66 | > 0,82 | > 1,12 | > 1,48 | > 1,68 |
| Resistência mínima à flexão | ASTM C-203 | kPa | > 50 | > 60 | > 120 | > 160 | > 220 | > 275 | > 340 |
| Resistência mínima ao cisalhamento | NBR 12090 | kPa | > 25 | > 30 | > 60 | > 80 | > 110 | > 135 | > 170 |
| Flamabilidade (classe F) | NBR 11948 | – | Retardante à chama | Retardante à chama | Retardante à chama | Retardante à chama | Retardante à chama | Retardante à chama | Retardante à chama |
Quanto maior o tipo, maior a densidade e a resistência mecânica — e maior o custo por metro cúbico. A escolha vem da carga que a peça vai receber: o tipo errado encarece a obra sem necessidade ou cede sob carga. Informe a aplicação e nós indicamos o tipo.

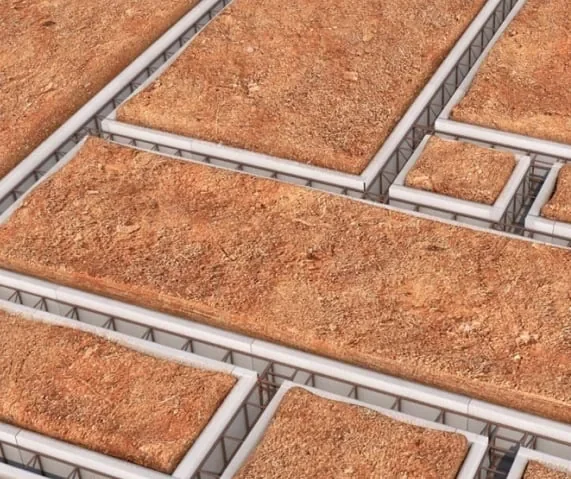

Imagens da aplicação
Perguntas frequentes
Baldrame de isopor sai mais barato que fôrma de madeira?
O material em si custa mais que a tábua, então a comparação só faz sentido no serviço completo. A canaleta dispensa a tábua, o prego e as horas do carpinteiro, não tem desforma, não deixa entulho de madeira para remover e adianta o cronograma da fundação. Em obra residencial essa economia de mão de obra e de dias normalmente cobre a diferença do material — vale fechar os dois orçamentos com a metragem linear real da sua fundação.
Precisa retirar a fôrma depois de concretar?
Não. É fôrma perdida, ou incorporada: a canaleta fica no lugar depois da concretagem e passa a envolver a viga. Isso elimina a etapa de desforma, o risco de danificar a viga nova na retirada e o desperdício de madeira que serve para poucos usos. De quebra, o EPS que permanece reduz o contato direto do concreto com o solo.
O baldrame de isopor aguenta o peso do concreto?
Sim, dentro do procedimento previsto: a peça trabalha apoiada e confinada na vala, com reaterro ou escoramento lateral feito antes do lançamento. Concrete em camadas, sem despejar de altura sobre a canaleta, e adense sem forçar o vibrador contra a parede. Se a viga for alta ou o manuseio em obra for pesado, produzimos em densidade maior, até o tipo 7. O dimensionamento da viga — seção, armadura e resistência do concreto — continua sendo do projeto estrutural.
Qual seção de baldrame de isopor eu devo pedir?
A seção da canaleta é a seção da viga que ela vai formar, e isso vem do projeto estrutural. As de linha são 15x20, 15x30, 15x40, 20x20, 20x30, 20x35, 20x40, 30x30 e 30x40 cm, sempre em peças de 1 metro. Informe a seção da viga, a densidade (ou deixe no padrão tipo 2) e os metros lineares de fundação, e nós fechamos o modelo e a quantidade.
O EPS substitui a impermeabilização da viga baldrame?
Não substitui. O EPS não absorve água e reduz o contato da viga com o solo, o que ajuda contra infiltração, mas onde o projeto exige barreira contra umidade ascendente — tipicamente antes do levante da alvenaria — a impermeabilização especificada precisa ser mantida. Trate o ganho como um bônus da fôrma, não como o sistema de impermeabilização.
Em quais densidades o baldrame de isopor é fabricado?
Do tipo 1 ao tipo 7, ou seja, de 10 a 32,4 kg/m³ de densidade nominal. O padrão de linha é o tipo 2, que atende a maioria das fundações residenciais. Densidade maior aumenta a rigidez e a resistência da peça ao manuseio e à pressão do concreto fresco — vale subir quando a viga é alta, o canteiro é movimentado ou o projeto especifica um tipo determinado.
